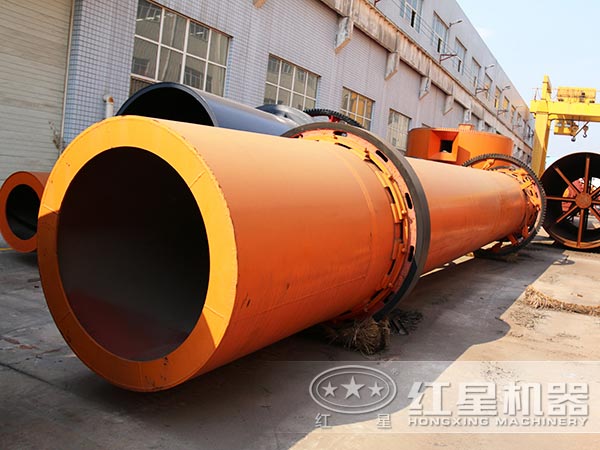

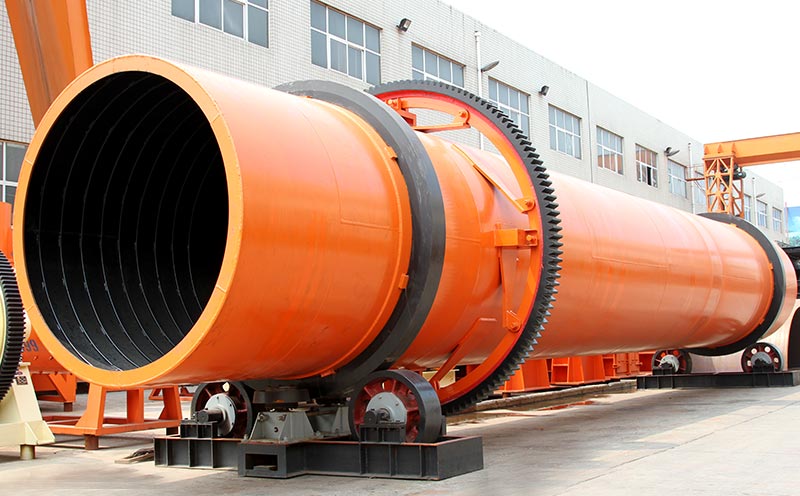

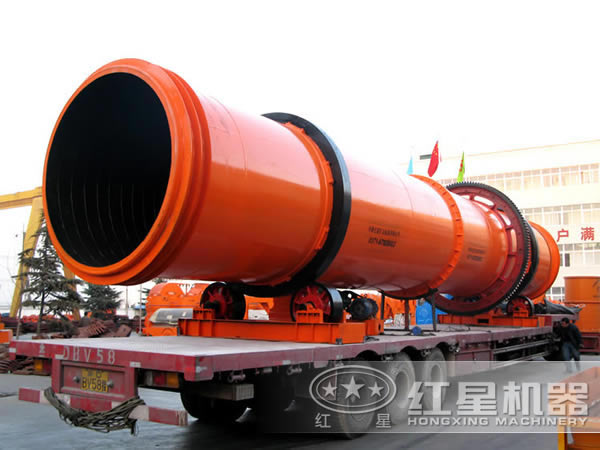

煤矸石烘干機簡介
我公司生產的煤矸石烘干機主要是針對煤矸石物料的烘干，使其物料加大應用范圍，與傳統的烘干設備相比，是采用散熱器，并配以合理的引風道，使熱風直接和物料接觸，大大提高了烘干的效率，同時節省了能源。
煤矸石物料
煤矸石是采煤過程和洗煤過程中排放的固體廢物，是一種在成煤過程中與煤層伴生的一種含碳量較低、比煤堅硬的黑灰色巖石。包括巷道掘進過程中的掘進矸石、采掘過程中從頂板、底板及夾層里采出的矸石以及洗煤過程中挑出的洗矸石。
1、新型內部結構，強化了對已分散物料的清掃和熱傳導作用，消除了煤矸石烘干機筒體內壁的沾粘現象，對煤矸石水分、 粘性的適應性更強。
2、煤矸石烘干機降低了磨損和動力損耗：采用 “ 調心式托輪裝置 ”，使托輪和滾圈的配合永遠呈線性接觸，從而大大降低了磨損和動力損耗
3、內部采用耐熱合金鋼鑄件組裝而成，特別是位于干燥帶位置的分散裝置，均采用耐熱高絡鋼鑄件，使用壽命長，維護運轉費用低。
4、煤矸石烘干機采用電腦自動控制，可實現遠程控制，操作簡便?？筛鶕V渣的烘干要求，配置不同的烘干溫度和烘干時間，實現烘干自動化。
一、導料區：煤矸石進入此區與高溫負壓熱風接觸后被迅速蒸發出大量水分，煤泥在大導角的抄板抄動下，形不成粘結便被導入下一個工作區；
二、清理區：濕煤矸石在此區被抄板抄起形成料幕狀態，煤矸石物料落下時易形成粘結滾筒壁現象，在此區由于設備設計有清掃裝置，清掃裝置可以快速清理掉粘結筒壁的煤泥，提高傳熱傳質的效率，提高了干燥速率；
三、傾斜揚料板區：此區是低溫干燥區，煤泥在此區已呈低水分松散狀態，此區已不具有粘結現象，經過熱交換后成品達到所要求的水分要求，運動進入最后的出料區；
四、出料區：煤矸石烘干機滾筒在此區不設抄板，物料在此區滾動滑行至排料口，完成整個干燥過程。
技術參數
| 規格（m） （直徑×長度） |
筒體容積 （m³） |
生產能力 （t/h） |
安裝斜度 （%） |
最高進氣溫度 （℃） |
主電動機 （kw） |
總重量 （t） |
| Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
| Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
| Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
| Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
| Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
| Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
| Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
| Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
| Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
| Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
| Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
| Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
| Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
| Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
| Φ2.6×24 | 127.4 | 27.2-34.0 | 3-5 | 700-800 | 55 | 73 |
| Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
| Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
| Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
| Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |

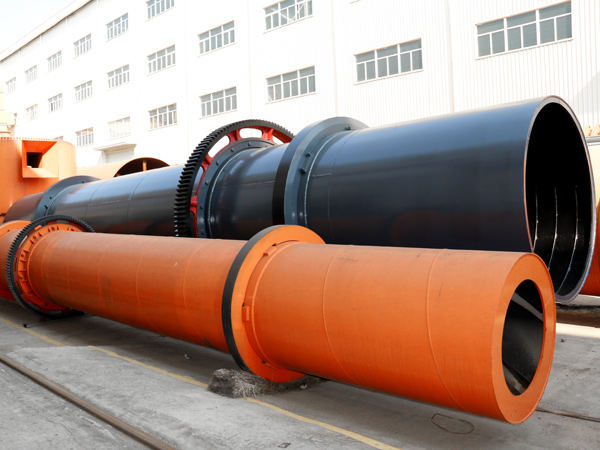

間接傳熱烘干機
| 筒徑×筒長 項目 | 外筒內徑（mm） | 內筒內徑（mm） | 筒體長度（m） | 筒體容積（m³） | 筒體斜度 | 揚料板型式 | 最高進氣溫度（℃） | 外形尺寸（m） |
| Φ1.5×15m | 1500 | 500 | 15 | 20.27 | 3-5% | 升舉式 | 850 | 16.2×2.7×2.7 |
| Φ1.5×17m | 17 | 22.97 | 18.2×2.7×2.7 | |||||
| Φ1.5×19m | 19 | 25.68 | 20.0×2.9×2.9 | |||||
| Φ1.8×21m | 1800 | 650 | 21 | 35.91 | 3-5% | 升舉式 | 850 | 22.5×2.7×2.7 |
| Φ1.8×23m | 23 | 39.33 | 24.5×2.9×2.9 | |||||
| Φ1.8×25m | 25 | 42.75 | 26.5×2.9×2.9 | |||||
| Φ2.2×21m | 2200 | 800 | 21 | 58.10 | 3-5% | 升舉式 | 850 | ---- |
| Φ2.2×23m | 23 | 63.61 | ||||||
| Φ2.2×25m | 25 | 69.15 |
